环保气体绝缘金属封闭开关设备
ESR-72.5kV 系列环保气体绝缘金属封闭开关设备为额定电压 : 72.5kV， 额定频率为 50Hz/60Hz 的开关设备，主开关回路封闭在一个全密封的罐 式气室中，气室采用洁净空气作为绝缘介质，气体压力为 0.5Mpa，气室 内无氟气体，实现绿色环保。
- 产品描述
-
产品概述
ESR-72.5kV 系列环保气体绝缘金属封闭开关设备为额定电压 : 72.5kV， 额定频率为 50Hz/60Hz 的开关设备，主开关回路封闭在一个全密封的罐 式气室中，气室采用洁净空气作为绝缘介质，气体压力为 0.5Mpa，气室 内无氟气体，实现绿色环保。
产品采用三相共筒结构，断路器竖置布置，采用真空灭弧，实现真空断路 器开断，机械寿命长，可靠性高，生命周期内免维护。隔离 / 接地开关采 用三工位结构，同时可配置快速接地开关，机械联锁，杜绝误操作，可靠 性高。操动机构为弹簧操动机构，安全稳定。进出线电缆通过防洪型电缆 插头与柜体主回路连接，整个运行寿命周期内安全可靠。
产品具有较好的环境适应性，可应用于潮湿、污秽、风沙、高寒等环境中， 主要适用于海上及陆地上风电塔杆内及海上、陆地上汇集电站使用。
环境条件
海拔高度 : ≤ 5000m( 当设备运行海拔高度超出 2000m 时，需要特别注明 )
环境温度 : 最高气温 +65℃,最低气温 -50℃ ,24h 内平均值≤ 35℃
环境湿度 :24h 相对湿度平均值≤ 95%，月相对湿度平均值≤ 90%
污秽等级 : 四级污秽
防腐等级 : 海上 C4H
抗震水平 :AG5(水平加速度 0.3g，垂直加速度 0.15g)
电磁干扰 : 在二次系统中感应出的电磁干扰幅值≤ 1.6kV
应用场所
66kV 电压组网的海上和陆地上风电塔筒内 66kV 电压组网的海上和陆地上风电汇集站
66kV 电压组网的海上和陆地上光伏发电户外及箱变内 66kV 电压组网的海上和陆地上储能系统户外及箱变内
执行标准
GB/T7674-2020 额定电压 72.5kV 及以上气体绝缘金属封闭开关设备 GB/T3906-2020 3.6kV~40.5kV 交流金属封闭开关设备和控制设备
GB/T11022-2020 高压交流开关设备和控制设备标准的共用技术要求 GB/T1984-2014 高压交流断路器
GB/T16927.1~2-2013 高电压试验技术
GB/T3309-1989 高压开关设备常温下的机械试验 GB/T4473-2018 高压交流断路器的合成试验
GB/T5582-1993 高压电力设备外绝缘污秽等级
GB/T11023-2018 高压开关设备六氟化硫气体密封试验方法
DL/T593-2016 高压开关设备 和控制设备标准的共用技术要求
IEC62271-1:2017 高压开关设备和控制设备标准的共用技术要求 IEC62271-100:2017 交流高压断路器
IEC62271-200:2011 3.6kV~40.5kV 交流金属封闭开关设备和控制设备 IEC62271-203:2011 额定电压 52kV 以上用气体绝缘金属封闭开关设备
IEC60694-2002 高压开关设备和控制设备标准的共用技术要求 IEC60529 外壳防护等级 (IP 代码 )
产品特点
洁净空气绝缘，实现无氟化，绿色环保 真空断路器开断，开断次数多，电寿命长 三工位开关，连锁可靠
隔离 + 快速接地，安全性能高 模块化设计，通用性强
主开关回路全密封设计，防护等级达 IP67
适合潮湿等恶劣环境中，实现免维护
结构紧凑，尺寸小，适合风电塔杆内配电
技术参数
名称
单位
开关设备及断路器参数
额定电压
kV
72.5
额定频率
Hz
50/60
额定电流
A
630 1250
2500 3150
工频耐压
相间、对地、真空断口
kV
160
隔离断口
160+42
辅助及控制回路
2
雷电冲击耐压
相间、对地、真空断口
kV
380
隔离断口
380+59
额定短路开断电流
kA
31.5
40
额定短路关合电流
断路器
kA
80
100
接地开关
80
100
短时耐受电流及持续时 间
主回路
kA/s
31.5/4
40/4
接地开关
31.5/4
40/4
接地连接回路
27.4/2
34.8/2
额定峰值耐受电流
主回路
kA
80
100
接地开关
80
100
接地连接回路
69.6
87
机械寿命
真空断路器
次
10000
隔离开关
3000
接地开关
3000
额定压力
额定充气压力 (20℃时
表压 )MPa
0.5
防护等级
主开关回路
IP67
机构箱
IP55
真空断路器等级
M2 E2 C2
绝缘气体
洁净空气（环保）/SF6( 可选）
气体年相对漏气率
%/ 年
≤ 0.01
断路器额定操作顺序
O-0.3s-CO-180s-CO(31.5kA) O-180s-CO-180s-CO(40kA)
预期工作寿命
年
40
操作电压
V
AC/DC220

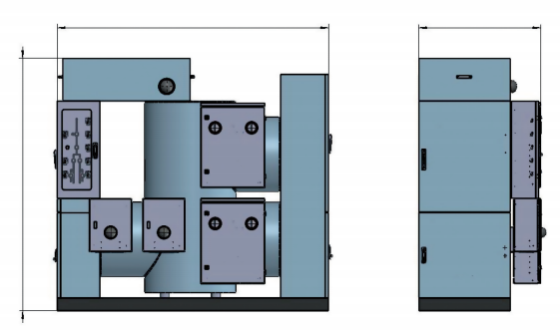

产品外形尺寸
主要用于海上或陆地上风电塔杆内 66kV 环网系统
主要用于海上或陆地上 66kV 集电系统
